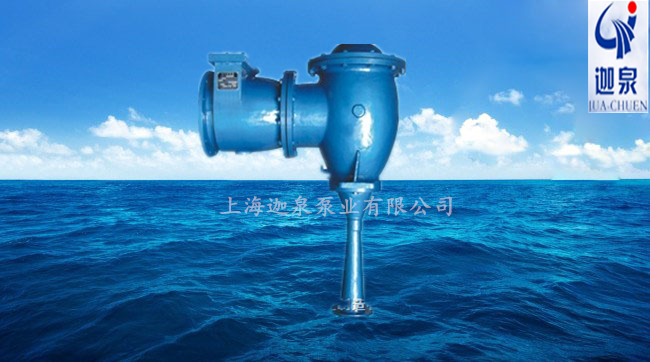

不銹鋼水力噴射器

產品型號：W系列

更新時間：2025-03-14

瀏覽次數：3272

簡要描述：W系列不銹鋼水力噴射器-一種具有抽真空、冷凝、排水等三種有效能的機械裝置

產品咨詢在線客服

產品介紹

W系列不銹鋼水力噴射器-簡介
不銹鋼水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。不銹鋼水力噴射器是利用一定壓力的水流通過對稱均布成一頓斜度的噴咀噴出,聚合在一個焦點上。由于噴射水流速震高,于是周圍形成負壓使器室內產生真空、另外由于二次蒸汽與噴射水流直接接觸,進行熱交換,絕大部份的蒸汽冷凝成水,少量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射的水流互相摩擦,混合與擠壓,通過擴壓管被排除,使器室內形成更高的真空。不銹鋼水力噴射器應用極為廣泛,主要用于真空與蒸發系統,進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝,是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。但目前生產水力噴射器的制造廠較少,品種亦不齊,為此,我單位近年來不斷改進設計。采用多嘖咀與汽環（導向盤）等結構,以及用多級泵進水,低位安裝,只需安裝高度4.5米,完善與提高了其工作性能,具有一定的性、是真空冷凝設備的一種革新。
不銹鋼水力噴射器結構特點不銹鋼水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成,噴咀用不銹鋼制造,噴咀座板由鋼加工,其余零件則系鑄鐵鑄造。噴咀采用多噴咀的結構形式,以便得到較大的水一汽接觸面積,有利于熱交換的進行,獲得較好的真空效果。噴咀座板加工精密,精度較高,以便噴射水流準確地聚集在同一的焦點。導向盤用于減慢蒸汽（或空氣）的流速,使蒸氣均勻地導入器室以免噴射水流偏斜,降低抽射效能。整個裝置結構緊湊精密,強度亦較高,用于真空蒸發系統中,由于能把冷凝器的冷凝作用與真空泵的抽氣作用合并在一個設備中同時完成,大大地簡化了工藝流程,比之原來用真空泵與舊式冷凝器的裝置,可以節省去真空泵、冷凝器,分水器等設備,并且還有下列優點:（1）水力噴射器體積小、重量輕、結構緊湊。而效能又比較高,耗電量低于真空泵系統,投資省。（2）操作簡單維修方便,不用專職人員管理,由于無機械傳動部份,所以噪聲低,不需消耗潤滑油。（3）可以室外底位安裝,占地面積少,可以節省廠房建筑面積與安裝費用。
不銹鋼水力噴射器-性能參數表:

型號	蒸發量 L/h 立升/小時	真空度MPa 毫米汞柱	揚程 m	流量 m³/h
W-100L	100	0.097（680-720）	45	18
W-20L	200	0.097（680-720）	45	18
W-300L	300	0.097（680-720）	45	18
W-400L	400	0.097（680-720）	45	18
W-500L	500	0.097（680-720）	45	32
W-600L	600	0.097（680-720）	45	32
W-700L	700	0.097（680-720）	45	32
W-800L	800	0.097（680-720）	50	32
W-900L	900	0.097（680-720）	50	32
W-1000L	1000	0.097（680-720）	50	32
W-1200L	1200	0.097（680-650）	50	32
W-1500L	1500	0.097（680-650）	50	32
W-1800L	1800	0.097（680-650）	50	108
W-2000L	2000	0.097（680-650）	50	108
W-3000L	3000	0.097（680-650）	50	108
備注:以上各種型號,安裝高度＞4.5m,氣體水壓試驗0.6MPa無泄漏.
